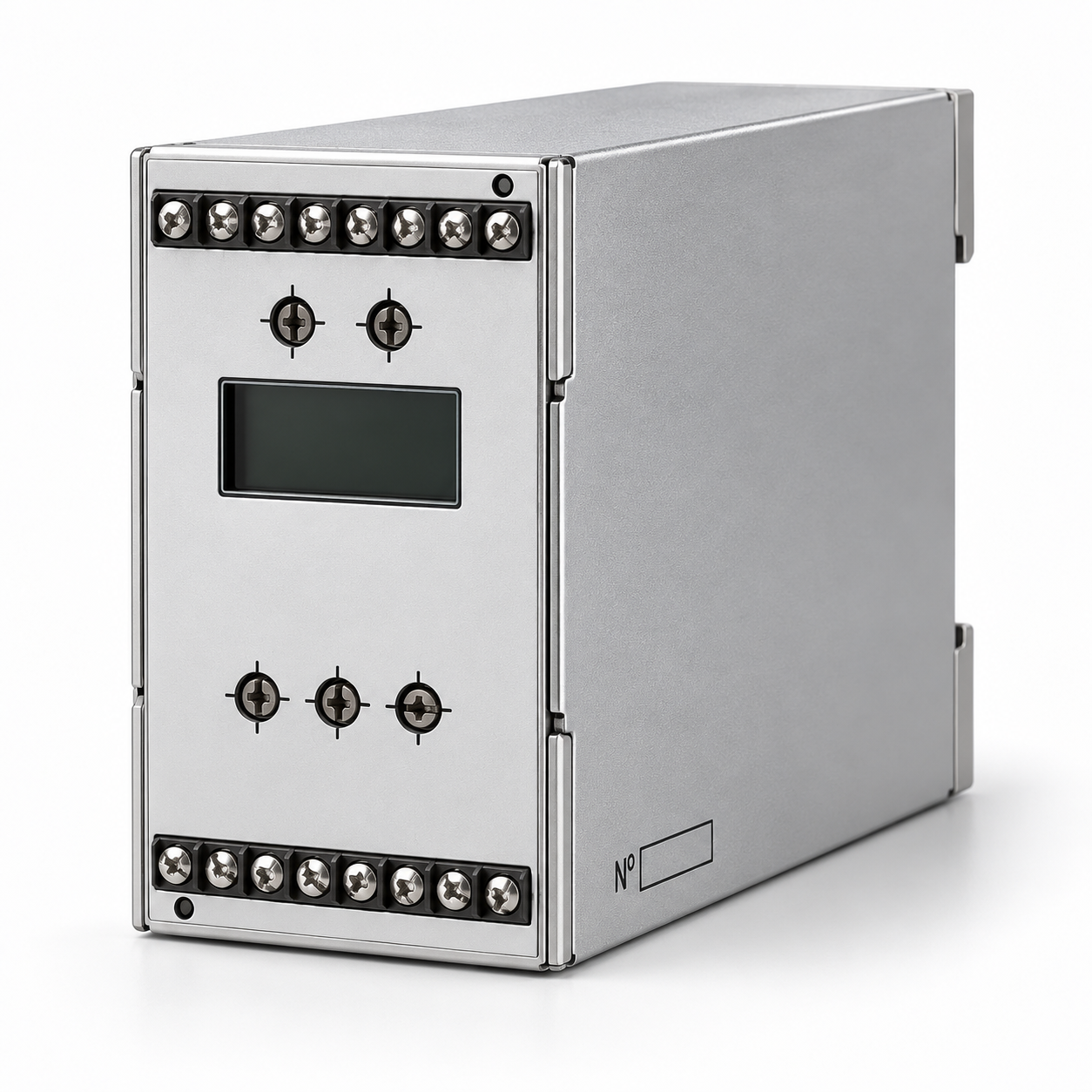

ПРИБОР КОНТРОЛЯ СЕТИ IS-DR MCM-U.3FN/AC380 на DIN-рейку для жёстких условий эксплуатации

Особенности

Универсальная сеть питания АС (150…510) В, (46…63) Гц
Защита:
снижение/превышение напряжения питающей сети,
снижение/превышение частоты питающей сети,
превышение небаланса напряжений питающей сети,
обрыв фазы,
обрыв нейтрали,
неправильное чередование фаз
Выдержка по времени на включение/отключение
Индикаторы состояния
Семисегментный индикатор режимов работы
Интерфейс RS-485
Коммутируемая мощность 400 ВА (АС-15), коммутируемый ток 8 А (АС-1)
Естественное охлаждение
•Корпус с креплением на DIN-рейку TS-35/7.5 или TS-35/15)
Диапазон рабочей температуры от минус 40 °С до плюс 55 °С
Гарантийный срок 3 года

Применение

Промышленная автоматика
Электромеханическая аппаратура
Автоматические системы управления
Системы управления зданием
Автоматизированные линии непрерывного производства
Промышленные роботы

Прибор контроля сети IS-DR MCM-U.3FN/AC380 (реле автоматической защиты и контроля) предназначен для:

•Контроля параметров напряжения в трёхфазной электрической сети (линейные напряжения U₁₂, U₂₃, U₃₁ и/или фазные U₁, U₂, U₃).

•Обнаружения аварийных состояний, таких как:

•превышение допустимого верхнего предела напряжения (перенапряжение);

•падение ниже нижнего предела (пониженное напряжение);

•обрыв фазы,

•обрыв нейтрали,

•неправильное чередование фаз,

•небаланс напряжений;

•смыкание фаз.

•Отключения нагрузки или подачи сигнала тревоги при выходе параметров за заданные пределы — через коммутирующий контакт.

•Предотвращения повреждения оборудования, чувствительного к колебаниям напряжения (например, двигателей, приводов, электронных БП).

Основные функции

•Контроль параметров питающей сети и защита нагрузки.

•Индикация состояния (LED, дисплей).

•Восстановление после нормализации параметров (авто-возврат).

•Адаптация к типу сети: 380/220 В 50/60 Гц.

•Возможность настройки порогов срабатывания (верхний/нижний предел, время задержки и др.).

Применение

критически важное оборудование в различных промышленных системах автоматического управления: промышленные щиты, насосные станции, системы вентиляции, электродвигатели, системы АВР, отопление, электроснабжение и электрораспределение, водоотведение, роботизированные станки и машины.

Условное обозначение при заказе

Прибор контроля сети IS-DR MCM-U.3FN/AC380 5.КЭ.0052.00 ТУ, где

IS-DR – серия;

MCM-U – Модуль контрольно-измерительный многофункциональный;

3FN – количество контролируемых фаз (3FN – три фазы с нейтралью);

AC380 – номинальное напряжение контролируемой сети (AC380 – сеть переменного тока с номинальным напряжением 380 В);

5.КЭ.0052.00 ТУ – номер технических условий.

Технические характеристики

Наименование параметра, единица измерения (режимизмерения)			Значение параметра				Примечание
Минимальное напряжение питающей сети, Uвхмин, В			150*				линейное
Минимальное напряжение питающей сети, Uвхмин, В			85*				фазное
Номинальное напряжение питающей сети, В			380				линейное
Номинальное напряжение питающей сети, В			220				фазное
Максимальное напряжение питающей сети, Uвхмакс, В			510*				линейное
Максимальное напряжение питающей сети, Uвхмакс, В			295*				фазное


Минимальная частота напряжения питающей сети, Fвхмин, Гц			47,5
Максимальная частота напряжения питающей сети, Fвхмакс, Гц			63,0
Порог отключения реле К1 при снижении напряжения питающей сети, UCTRLmin, В			от Uвхмин до UCTRLmax				Регулируемое (задается для каждой фазы отдельно). Шаг 1В
Порог отключения реле К1 при превышении напряжения питающей сети, UCTRLmax, В			от UCTRLmin до Uвхмакс				Регулируемое (задается для каждой фазы отдельно). Шаг 1В
Значение напряжения гистерезиса при снижении напряжения питающей сети, В			1…15				Регулируемое Шаг 1В
Значение напряжения гистерезиса при превышении напряжения питающей сети, В			1…15				Регулируемое Шаг 1В
Порог отключения реле К1 при снижении частоты питающей сети, FCTRLmin, Гц			от Fвхмин до FCTRLmax				Регулируемое Шаг 0,1Гц
Порог отключения реле К1 при превышении частоты питающей сети, FCTRLmax, Гц			от FCTRLmin до Fвхмакс				Регулируемое Шаг 0,1Гц
Выдержка по времени на включение, Ton, с			0,2…999,0				Регулируемое Шаг 0,1; 1 с
Выдержка по времени на выключение, Toff, с			0,2…999,0				Регулируемое Шаг 0,1; 1 с
Порог отключения реле К1 при превышении небаланса напряжения питающей сети, %			0…25				Регулируемое Шаг 0,5 %
Повышенная температура среды	Рабочая, ºС		55
Повышенная температура среды	Предельная, ºС		70
Пониженная температура среды	Рабочая, ºС		минус 40
Пониженная температура среды	Предельная, ºС		минус 40
Изменение температуры среды	Диапазон изменения, ºС		от минус 40 до 70
Повышенная влажность	Относительная влажность, %		80				Без конденсации влаги
Повышенная влажность	при температуре, ºС		40
Прочность при воздействии механических ударов при имитации транспортирования	Параметры удара		Вертикальные			Горизонтальные и продольные	При воздействии механических факторов ПКС должен быть жестко закреплен за корпус
	Пиковое ударное ускорение, м/с2 (g)		750 (75)	150 (15)	100 (10)	120 (12)
	Длительность действия ударного ускорения, мс		2…6	5… 20	5…20	5…20
	Общее число ударов при воздействии нагрузок		40	400	2000	40
Механический удар одиночного действия	Пиковое ударное ускорение, g		2
Механический удар одиночного действия	Длительность действия, мс		2-5
Прочность изоляции электрических цепей, В (50Гц)	КОРПУС	СЕТЬ	3000				В НКУ
		РЕЛЕ
		RS-485
	СЕТЬ	РЕЛЕ	2500
	СЕТЬ	RS-485	2000
	РЕЛЕ	RS-485	2500
Средняя наработка на отказ (Тср) в типовом режиме (НКУ, мощность нагрузки не более 56Вт) эксплуатации			70000 часов
Средняя сохраняемость			10 лет
Средний срок службы			10 лет

Диаграммы работы

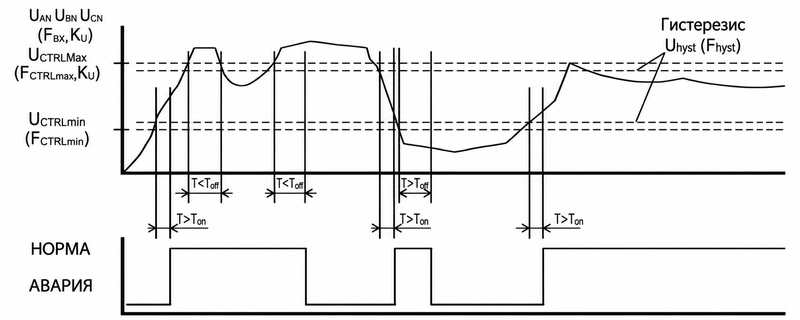

Алгоритм включения реле К1 (контакты 12-11 замкнуты, контакты 12-14 разомкнуты – норма).

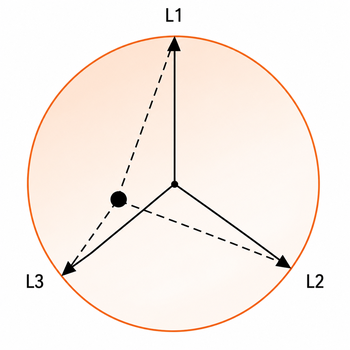

Обнаружение обрыва нейтрали в
контролируемой сети происходит
посредством оценки угла сдвига
между фазами
(угол сдвига менее 110 °(более 130 °).

При прямом чередование фаз замкнуты
контакты реле К2 22-21,
контакты 22-24 – разомкнуты).

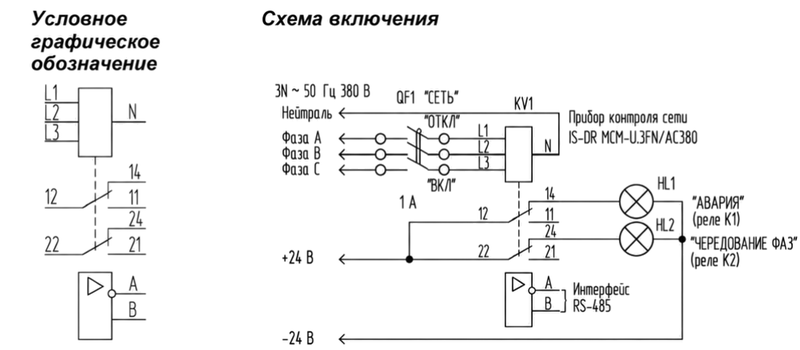

Характеристика контактов реле

Сигнал	Конт.	Номинальный ток/ напряжение/ нагрузка		Износостойкость контактов, не менее
		АС-1	АС-15
«АВАРИЯ» (реле К1)	12,14 (НЗ)	8 А 250 В АС, 30 В DC	400 ВА	50·103 циклов
	12,11 (НР)
«ЧЕРЕДОВАНИЕ ФАЗ» (реле К2)	22,24 (НЗ)	8 А 250 В АС, 30 В DC	400 ВА	50·103 циклов

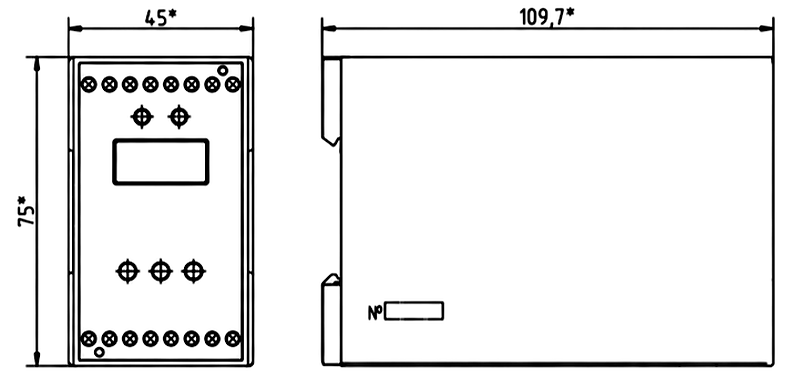

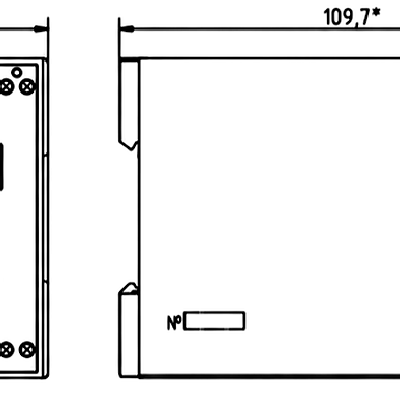

Габаритный чертеж

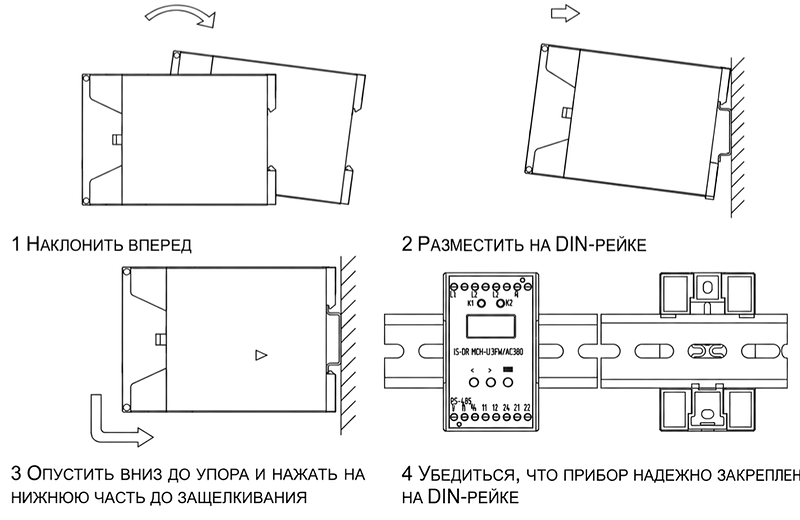

Монтаж на DIN-рейку (TS35/7 или TS35/15)

ПРИБОР КОНТРОЛЯ СЕТИ IS-DR MCM-U.3FN/AC380
