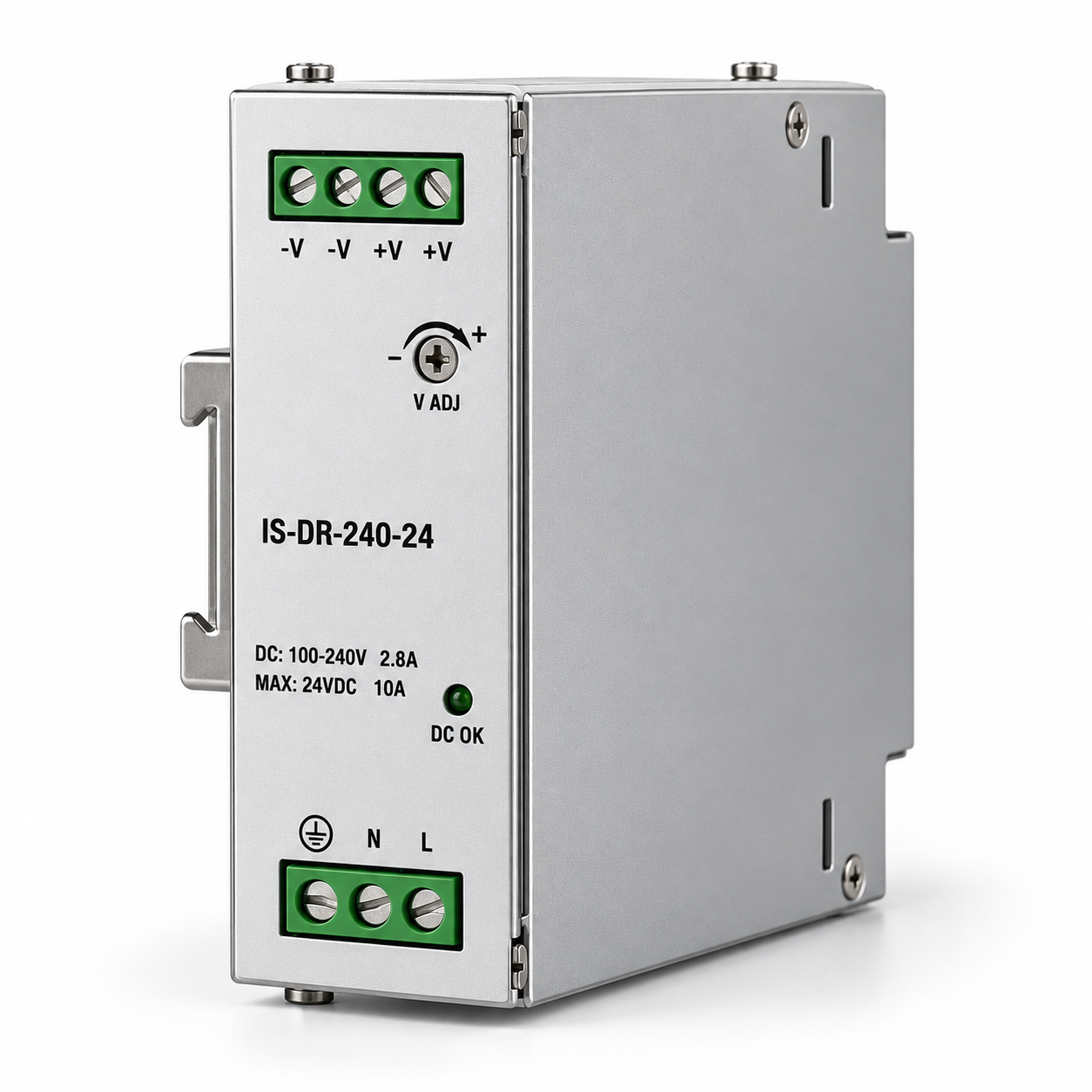

Одноканальный блок питания 240 Вт на DIN-рейку для жёстких условий эксплуатации серия IS-DR 240

• универсальная сеть питания АС (85…264) В, (46…450) Гц; DC (120…3240) B
• защита: перегрузка, короткое замыкание, перенапряжение по выходу, перегрев
• регулируемый выход
• индикатор выходного напряжения
• естественное охлаждение

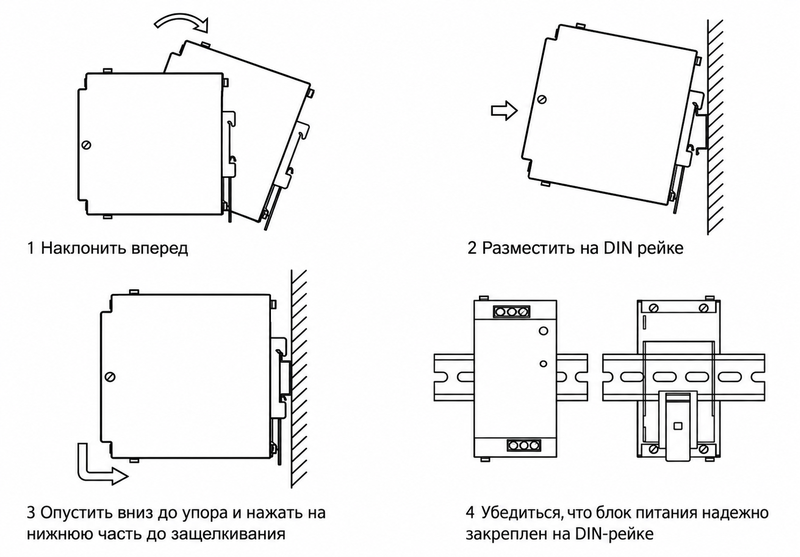

• металлический корпус с креплением на DIN-рейку TS-35/7.5 или TS-35/15 (возможность установки на поверхность через монтажную планку)
• гарантийный срок 3 года

• промышленная автоматика
• электромеханическая аппаратура
• автоматические системы управления
• системы управления зданием
• автоматизированные линии непрерывного производства
• промышленные роботы

Номинальное выходное напряжение,В, Uном

24

Пульсация выходного напряжения от пика до пика, мВ, не более

180

Диапазон регулирования выходного напряжения, В

21,6…28,0

C помощью потенциометра

Номинальный ток нагрузки, А, I_ном

10

При Uвых=Uном

Минимальный ток нагрузки, А

0

Импульсный ток, потребляемый от питающей сети, в момент включения, А, не более

35

При номинальном напряжении питающей сети

Время установления выходного напряжения, с, не более

2

При номинальном напряжении питающей сети. При Iнагр=Iном

Диапазон срабатывания схемы защиты от перегрузки по току, A

(1,1…1,5)·I_ном

Напряжение срабатывания схемы защиты от превышения выходного напряжения, В

30…36

Защита триггерно­го типа

Напряжение срабатывания схемы контроля при понижении выходного напряжения, В

16…20

КПД, не менее

88

При Uвх=220 В, Iнагр=Iном

Нестабильность выходного напряжения при изменении напряжения питающей сети (от U_вхмин до U_{вхном и} от U_вхном до U_вхмакс), %, не более

1

При Iнагр=0,75•Iном

Нестабильность выходного напряжения при изменении тока нагрузки (от 0 до 0,5·I_{ном и} от 0,5·I_ном до I_ном), %, не более

1

При Uвх=220 В

Нестабильность выходного напряжения при изменении температуры окружающей среды от 0°С до 25°С и от 25°С до 50°С, %, не более

1

При Iнагр=Iном

Нестабильность выходного напряжения при изменении температуры окружающей среды от минус 30°С до 25°С, %, не более

2

При Iнагр=Iном

Нестабильность выходного напряжения при изменении температуры окружающей среды от минус 40°С до 25°С, %, не более

2

При Iнагр=0,5•Iном

Нестабильность выходного напряжения при изменении температуры окружающей среды (от 25°С до 70°С), %, не более

2

При Iнагр=0,75•Iном

Повышенная температура среды

Рабочая, ºС

70

Предельная, ºС

80

Пониженная температура среды

Рабочая, ºС

минус 40

Предельная, ºС

минус 50

Изменение температуры среды

Диапазон изменения, ºС

от минус 50 до 80

Повышенная влажность

Относительная влажность, %

80

Без конденсации влаги

при температуре, ºС

40

Прочность при воздействии механических ударов при имитации транспортирования

Вид нагрузки

Вертикальные

Горизон­таль­ные и про­дольные

При воздействии механических факторов блок питания должен быть жестко закреплен за корпус

Пиковое ударное ускорение, м/с² (g)

750 (75)

150 (15)

100 (10)

120 (12)

Длительность действия ударного ускорения, мс

2…6

5… 20

5…20

5…20

Общее число ударов при воздействии нагрузок

400

400

2000

400

Механический удар одиночного действия

Пиковое ударное ускорение, g

2

Длительность действия, мс

2-10

Прочность изоляции электрических цепей, В (50Гц)

КОРПУС

ВХОД

2000

В НКУ

ВЫХОД

500

ВХОД

ВЫХОД

3000

Средняя наработка на отказ (Т_ср) в типовом режиме (НКУ, мощность нагрузки не более 180Вт) эксплуатации, не менее

70000 часов

Средняя сохраняемость, не менее

10 лет

Средний срок службы, не менее

10 лет
